Page 328 - Microsoft Word - Дисертація_Винар_end

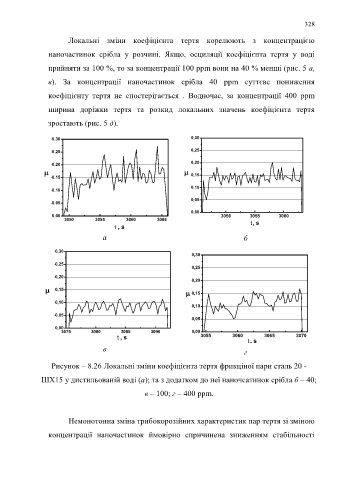

328

Локальні зміни коефіцієнта тертя корелюють з концентрацією

наночастинок срібла у розчині. Якщо, осциляції коефіцієнта тертя у воді

прийняти за 100 %, то за концентрації 100 ppm вони на 40 % менші (рис. 5 a,

в). За концентрації наночастинок срібла 40 ppm суттєве пониження

коефіцієнту тертя не спостерігається . Водночас, за концентрації 400 ppm

ширина доріжки тертя та розкид локальних значень коефіцієнта тертя

зростають (рис. 5 д).

-0.30 -0,30

-0.25 -0,25
-0,20
-0.20
  -0,15
-0.15

-0,10
-0.10
-0,05
-0.05
0,00
0.00 3050 3055 3060
3050 3055 3060 3065
t , s
t , s

a б

-0,30
-0,30
-0,25
-0,25
-0,20
-0,20
 -0,15
 -0,15

-0,10
-0,10
-0,05
-0,05
0,00
3075 3080 3085 3090 0,00
t , s 3055 3060 3065 3070
t , s
в
г

Рисунок – 8.26 Локальні зміни коефіцієнта тертя фрикціної пари сталь 20 -

ШХ15 у дистильованій воді (a); та з додатком до неї наночсатинок срібла б – 40;

в – 100; г – 400 ррm.

Немонотонна зміна трибокорозійних характеристик пар тертя зі зміною

концентрації наночастинок ймовірно спричинена зниженням стабільності
