Page 324 - Microsoft Word - Дисертація_Винар_end

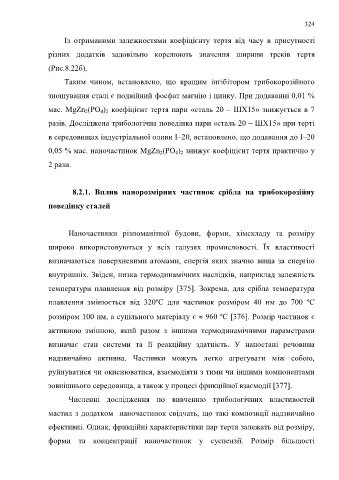

324

Із отриманими залежностями коефіцієнту тертя від часу в присутності

різних додатків задовільно корелюють значення ширини треків тертя

(Рис.8.22б),

Таким чином, встановлено, що кращим інгібітором трибокорозійного

зношування сталі є подвійний фосфат магнію і цинку. При додаванні 0,01 %

мас. MgZn 2(PO 4) 2 коефіцієнт тертя пари «сталь 20 – ШХ15» знижується в 7

разів. Досліджена трибологічна поведінка пари «сталь 20 – ШХ15» при терті

в середовищах індустріальної оливи І–20, встановлено, що додавання до І–20

0,05 % мас. наночастинок MgZn 2(PO 4) 2 знижує коефіцієнт тертя практично у

2 рази.

8.2.1. Вплив нанорозмірних частинок срібла на трибокорозійну
поведінку сталей

Наночастинки різноманітної будови, форми, хімскладу та розміру

широко використовуються у всіх галузях промисловості. Їх властивості
визначаються поверхневими атомами, енергія яких значно вища за енергію

внутрішніх. Звідси, низка термодинамічних наслідків, наприклад залежність

температури плавлення від розміру [375]. Зокрема, для срібла температура

плавлення змінюється від 320ºС для частинок розміром 40 нм до 700 ºС

розміром 100 нм, а суцільного матеріалу є  960 ºС [376]. Розмір частинок є

активною змінною, який разом з іншими термодинамічними параметрами

визначає стан системи та її реакційну здатність. У наностані речовина

надзвичайно активна. Частинки можуть легко агрегувати між собою,

руйнуватися чи окиснюватися, взаємодіяти з тими чи іншими компонентами

зовнішнього середовища, а також у процесі фрикційної взаємодії [377].

Численні дослідження по вивченню трибологічних властивостей

мастил з додатком наночастинок свідчать, що такі композиції надзвичайно

ефективні. Однак, фрикційні характеристики пар тертя залежать від розміру,

форми та концентрації наночастинок у суспензії. Розмір більшості
