Page 319 - Microsoft Word - Дисертація_Винар_end

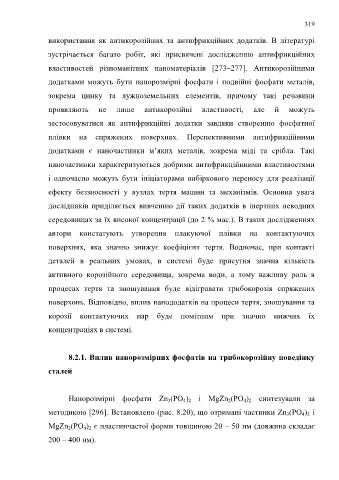

319

використання як антикорозійних та антифрикційних додатків. В літературі

зустрічається багато робіт, які присвячені дослідженню антифрикційних

властивостей різноманітних наноматеріалів [273–277]. Антикорозійними

додатками можуть бути нанорозмірні фосфати і подвійні фосфати металів,

зокрема цинку та лужноземельних елементів, причому такі речовини

проявляють не лише антикорозійні властивості, але й можуть

застосовуватися як антифрикційні додатки завдяки створенню фосфатної

плівки на спряжених поверхнях. Перспективними антифрикційними

додатками є наночастинки м’яких металів, зокрема міді та срібла. Такі

наночастинки характеризуються добрими антифрикційниими властивостями

і одночасно можуть бути ініціаторами вибіркового переносу для реалізації

ефекту беззносності у вузлах тертя машин та механізмів. Основна увага

дослідників приділяється вивченню дії таких додатків в інертних неводних

середовищах за їх високої концентрації (до 2 % мас.). В таких дослідженнях
автори констатують утворення плакуючої плівки на контактуючих

поверхнях, яка значно знижує коефіцієнт тертя. Водночас, при контакті
деталей в реальних умовах, в системі буде присутня значна кількість

активного корозійного середовища, зокрема води, а тому важливу роль в

процесах тертя та зношування буде відігравати трибокорозія спряжених

поверхонь. Відповідно, вплив нанододатків на процеси тертя, зношування та

корозії контактуючих пар буде помітним при значно нижчих їх

концентраціях в системі.

8.2.1. Вплив нанорозмірних фосфатів на трибокорозійну поведінку

сталей

Нанорозмірні фосфати Zn 3(PO 4) 2 і MgZn 2(PO 4) 2 синтезували за

методикою [296]. Встановлено (рис. 8.20), що отримані частинки Zn 3(PO 4) 2 і

MgZn 2(PO 4) 2 є пластинчастої форми товщиною 20 – 50 нм (довжина складає

200 – 400 нм).
