Page 314 - Microsoft Word - Дисертація_Винар_end

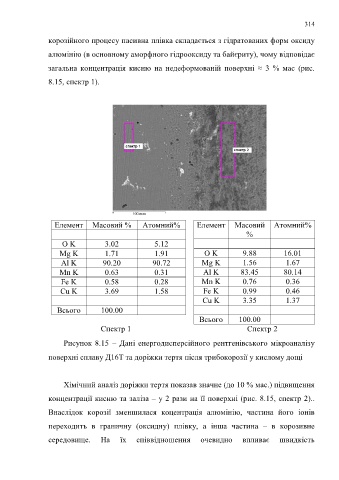

314

корозійного процесу пасивна плівка складається з гідратованих форм оксиду

алюмінію (в основному аморфного гідрооксиду та байєриту), чому відповідає

загальна концентрація кисню на недеформованій поверхні ≈ 3 % мас (рис.

8.15, спектр 1).

Елемент Масовий % Атомний% Елемент Масовий Атомний%
%
O K 3.02 5.12
Mg K 1.71 1.91 O K 9.88 16.01
Al K 90.20 90.72 Mg K 1.56 1.67
Mn K 0.63 0.31 Al K 83.45 80.14
Fe K 0.58 0.28 Mn K 0.76 0.36
Cu K 3.69 1.58 Fe K 0.99 0.46
Cu K 3.35 1.37
Всього 100.00

Всього 100.00

Спектр 1 Спектр 2

Рисунок 8.15  Дані енергодисперсійного рентгенівського мікроаналізу

поверхні сплаву Д16T та доріжки тертя після трибокорозії у кислому дощі

Хімічний аналіз доріжки тертя показав значне (до 10 % мас.) підвищення

концентрації кисню та заліза – у 2 рази на її поверхні (рис. 8.15, спектр 2)..

Внаслідок корозії зменшилася коцентрація алюмінію, частина його іонів

переходить в граничну (оксидну) плівку, а інша частина – в корозивне

середовище. На їх співвідношення очевидно впливає швидкість
