Page 310 - Microsoft Word - Дисертація_Винар_end

310

0,12
1

 0,08

2
0,04

0,00
0 500 1000 1500 2000

б
а

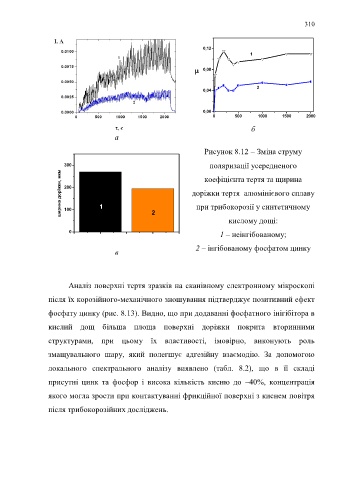

Рисунок 8.12  Зміна струму

поляризації усередненого
300 коефіцієнта тертя та щирина
ширина доріжки, мкм 200 1 доріжки тертя алюмінієвого сплаву

при трибокорозії у синтетичному
100
2
кислому дощі:
0 1 – неінгібованому;

2 – інгібованому фосфатом цинку
в

Аналіз поверхні тертя зразків на сканівному електронному мікроскопі

після їх корозійного-механічного зношування підтверджує позитивний ефект

фосфату цинку (рис. 8.13). Видно, що при додаванні фосфатного інігібітора в

кислий дощ більша площа поверхні доріжки покрита вторинними

структурами, при цьому їх властивості, імовірно, виконують роль

змащувального шару, який полегшує адгезійну взаємодію. За допомогою

локального спектрального аналізу виявлено (табл. 8.2), що в її складі

присутні цинк та фосфор і висока кількість кисню до ~40%, концентрація

якого могла зрости при контактуванні фрикційної поверхні з киснем повітря

після трибокорозійних досліджень.
