Page 307 - Microsoft Word - Дисертація_Винар_end

307

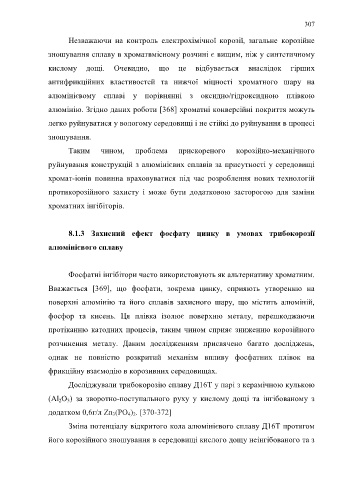

Незважаючи на контроль електрохімічної корозії, загальне корозійне

зношування сплаву в хроматвмісному розчині є вищим, ніж у синтетичному

кислому дощі. Очевидно, що це відбувається внаслідок гірших

антифрикційних властивостей та нижчої міцності хроматного шару на

алюмінієвому сплаві у порівнянні з оксидно/гідроксидною плівкою

алюмінію. Згідно даних роботи [368] хроматні конверсійні покриття можуть

легко руйнуватися у вологому середовищі і не стійкі до руйнування в процесі

зношування.

Таким чином, проблема прискореного корозійно-механічного

руйнування конструкцій з алюмінієвих сплавів за присутності у середовищі

хромат-іонів повинна враховуватися під час розроблення нових технологій

протикорозійного захисту і може бути додатковою засторогою для заміни

хроматних інгібіторів.

8.1.3 Захисний ефект фосфату цинку в умовах трибокорозії

алюмінієвого сплаву

Фосфатні інгібітори часто використовують як альтернативу хроматним.

Вважається [369], що фосфати, зокрема цинку, сприяють утворенню на

поверхні алюмінію та його сплавів захисного шару, що містить алюміній,

фосфор та кисень. Ця плівка ізолює поверхню металу, перешкоджаючи

протіканню катодних процесів, таким чином сприяє зниженню корозійного

розчинення металу. Даним дослідженням присвячено багато досліджень,

однак не повністю розкритий механізм впливу фосфатних плівок на

фрикційну взаємодію в корозивних середовищах.

Досліджували трибокорозію сплаву Д16Т у парі з керамічною кулькою

(Al 2O 3) за зворотно-поступального руху у кислому дощі та інгібованому з

додатком 0,6г/л Zn 3(PO 4) 2. [370-372]

Зміна потенціалу відкритого кола алюмінієвого сплаву Д16Т протягом

його корозійного зношування в середовищі кислого дощу неінгібованого та з
