Page 303 - Microsoft Word - Дисертація_Винар_end

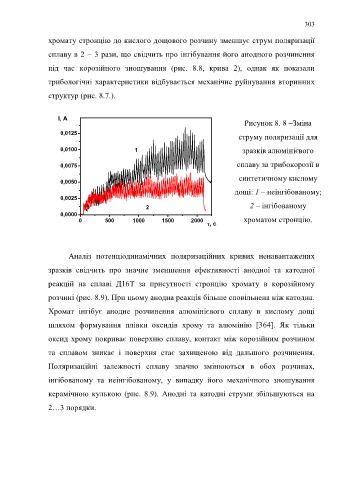

303

хромату стронцію до кислого дощового розчину зменшує струм поляризації

сплаву в 2 − 3 рази, що свідчить про інгібування його анодного розчинення

під час корозійного зношування (рис. 8.8, крива 2), однак як показали

трибологічні характеристики відбувається механічне руйнування вторинних

структур (рис. 8.7.).

I, A
Рисунок 8. 8 –Зміна
0,0125
струму поляризації для
0,0100 1 зразків алюмінієвого

0,0075 сплаву за трибокорозії в
синтетичному кислому
0,0050
дощі: 1 – неінгібованому;
0,0025
2 2 – інгібованому
0,0000
0 500 1000 1500 2000 хроматом стронцію.
, c

Аналіз потенціодинамічних поляризаційних кривих ненавантажених
зразків свідчить про значне зменшення ефективності анодної та катодної

реакцій на сплаві Д16Т за присутності стронцію хромату в корозійному

розчині (рис. 8.9). При цьому анодна реакція більше сповільнена ніж катодна.

Хромат інгібує анодне розчинення алюмінієвого сплаву в кислому дощі

шляхом формування плівки оксидів хрому та алюмінію [364]. Як тільки

оксид хрому покриває поверхню сплаву, контакт між корозійним розчином

та сплавом зникає і поверхня стає захищеною від дальшого розчинення.

Поляризаційні залежності сплаву значно змінюються в обох розчинах,

інгібованому та неінгібованому, у випадку його механічного зношування

керамічною кулькою (рис. 8.9). Анодні та катодні струми збільшуються на

2…3 порядки.
