Page 304 - Microsoft Word - Дисертація_Винар_end

304

і, мА/см 2

0,1

4
0,01
3
2

1E-3
1

1E-4
-1,2 -1,0 -0,8 -0,6 -0,4 -0,2 0,0
E, B

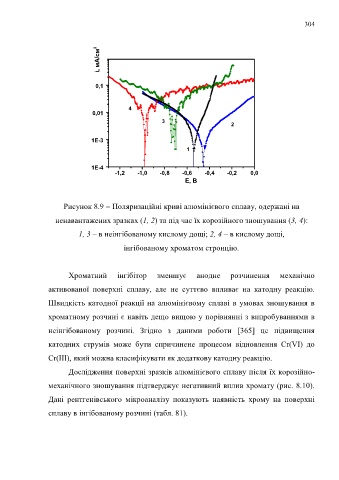

Рисунок 8.9  Поляризаційні криві алюмінієвого сплаву, одержані на

ненавантажених зразках (1, 2) та під час їх корозійного зношування (3, 4):

1, 3 – в неінгібованому кислому дощі; 2, 4 – в кислому дощі,

інгібованому хроматом стронцію.

Хроматний інгібітор зменшує анодне розчинення механічно

активованої поверхні сплаву, але не суттєво впливає на катодну реакцію.

Швидкість катодної реакції на алюмінієвому сплаві в умовах зношування в

хроматному розчині є навiть дещо вищою у порівнянні з випробуваннями в

неінгібованому розчині. Згідно з даними роботи [365] це підвищення

катодних струмів може бути спричинене процесом відновлення Cr(VI) до

Cr(III), який можна класифікувати як додаткову катодну реакцію.

Дослідження поверхні зразків алюмінієвого сплаву після їх корозійно-

механічного зношування підтверджує негативний вплив хромату (рис. 8.10).

Дані рентгенівського мікроаналізу показують наявність хрому на поверхні

сплаву в інгібованому розчині (табл. 81).
