Page 302 - Microsoft Word - Дисертація_Винар_end

302

500

400
ширина доріжки, мкм 300 1 2 3

200

100

0

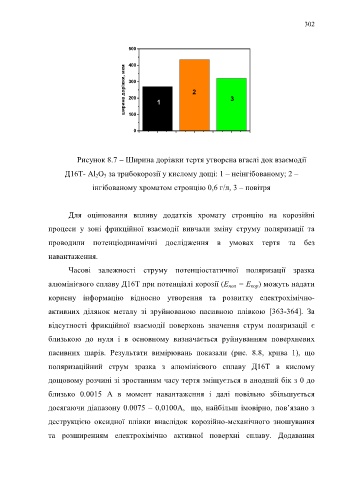

Рисунок 8.7  Ширина доріжки тертя утворена вгаслі док взаємодії

Д16Т- Al 2O 3 за трибокорозії у кислому дощі: 1 – неінгібованому; 2 –
інгібованому хроматом стронцію 0,6 г/л, 3 – повітря

Для оцінювання впливу додатків хромату стронцію на корозійні

процеси у зоні фрикційної взаємодії вивчали зміну струму поляризації та
проводили потенціодинамічні дослідження в умовах тертя та без

навантаження.

Часові залежності струму потенціостатичної поляризації зразка

алюмінієвого сплаву Д16Т при потенціалі корозії (E пол = E кор) можуть надати

корисну інформацію відносно утворення та розвитку електрохімічно-

активних ділянок металу зі зруйнованою пасивною плівкою [363-364]. За

відсутності фрикційної взаємодії поверхонь значення струм поляризації є

близькою до нуля і в основному визначається руйнуванням поверхневих

пасивних шарів. Результати вимірювань показали (рис. 8.8, крива 1), що

поляризаційний струм зразка з алюмінієвого сплаву Д16Т в кислому

дощовому розчині зі зростанням часу тертя зміщується в анодний бік з 0 до

близько 0.0015 A в момент навантаження і далі повільно збільшується

досягаючи діапазону 0.0075 – 0,0100A, що, найбільш імовірно, пов’язано з

деструкцією оксидної плівки внаслідок корозійно-механічного зношування

та розширенням електрохімічно активної поверхні сплаву. Додавання
