Page 301 - Microsoft Word - Дисертація_Винар_end

301

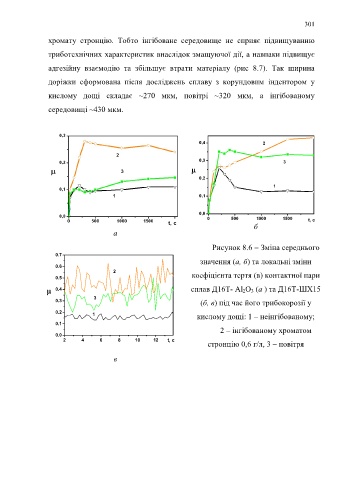

хромату стронцію. Тобто інгібоване середовище не сприяє підвищуванню

триботехнічних характеристик внаслідок змащуючої дії, а навпаки підвищує

адгезійну взаємодію та збільшує втрати матеріалу (рис 8.7). Так ширина

доріжки сформована після досліджень сплаву з корундовим індентором у

кислому дощі складає ~270 мкм, повітрі ~320 мкм, а інгібованому

середовищі ~430 мкм.

б
а

Рисунок 8.6  Зміна середнього
0.7
значення (а, б) та локальні зміни
0.6
2
0.5 коефіцієнта тертя (в) контактної пари

 0.4 сплав Д16Т- Al 2O 3 (а ) та Д16Т-ШХ15

3
0.3
(б, в) під час його трибокорозії у
0.2
1
кислому дощі: 1 – неінгібованому;
0.1
2 – інгібованому хроматом
0.0
2 4 6 8 10 12 t, c
стронцію 0,6 г/л, 3 – повітря
в
