Page 313 - Microsoft Word - Дисертація_Винар_end

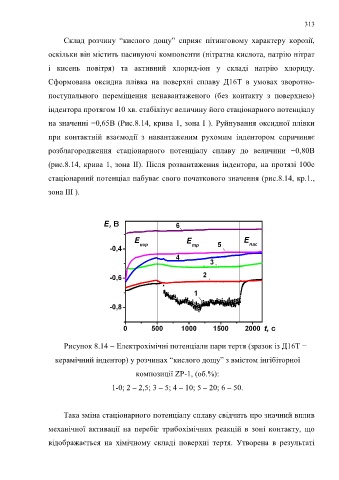

313

Склад розчину “кислого дощу” сприяє пітинговому характеру корозії,

оскільки він містить пасивуючі компоненти (нітратна кислота, натрію нітрат

і кисень повітря) та активний хлорид-іон у складі натрію хлориду.

Сформована оксидна плівка на поверхні сплаву Д16Т в умовах зворотно-

поступального переміщення ненавантаженого (без контакту з поверхнею)

індентора протягом 10 хв. стабілізує величину його стаціонарного потенціалу

на значенні −0,65В (Рис.8.14, крива 1, зона І ). Руйнування оксидної плівки

при контактній взаємодії з навантаженим рухомим індентором спричиняє

розблагородження стаціонарного потенціалу сплаву до величини −0,80В

(рис.8.14, крива 1, зона ІІ). Після розвантаження індентора, на протязі 100с

стаціонарний потенціал набуває свого початкового значення (рис.8.14, кр.1.,

зона ІІІ ).

Рисунок 8.14  Електрохімічні потенціали пари тертя (зразок із Д16T −

керамічний індентор) у розчинах “кислого дощу” з вмістом інгібіторної

композиції ZР-1, (об.%):

1-0; 2 – 2,5; 3 – 5; 4 – 10; 5 – 20; 6 – 50.

Така зміна стаціонарного потенціалу сплаву свідчить про значний вплив

механічної активації на перебіг трибохімічних реакцій в зоні контакту, що

відображається на хімічному складі поверхні тертя. Утворена в результаті
