Page 322 - Microsoft Word - Дисертація_Винар_end
P. 322
322

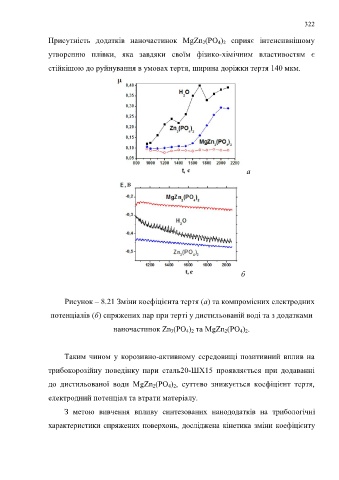

Присутність додатків наночастинок MgZn 2(PO 4) 2 сприяє інтенсивнішому
утворенню плівки, яка завдяки своїм фізико-хімічним властивостям є
стійкішою до руйнування в умовах тертя, ширина доріжки тертя 140 мкм.
а
б
Рисунок – 8.21 Зміни коефіцієнта тертя (a) та компромісних електродних
потенціалів (б) спряжених пар при терті у дистильованій воді та з додатками
наночастинок Zn 3(PO 4) 2 та MgZn 2(PO 4) 2.
Таким чином у корозивно-активному середовищі позитивний вплив на
трибокорозійну поведінку пари сталь20-ШХ15 проявляється при додаванні
до дистильованої води MgZn 2(PO 4) 2, суттєво знижується коефіцієнт тертя,
електродний потенціал та втрати матеріалу.
З метою вивчення впливу синтезованих нанододатків на трибологічні
характеристики спряжених поверхонь, досліджена кінетика зміни коефіцієнту
