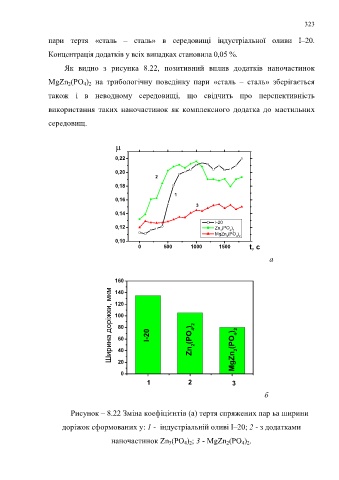

Page 323 - Microsoft Word - Дисертація_Винар_end

323

пари тертя «сталь – сталь» в середовищі індустріальної оливи І–20.

Концентрація додатків у всіх випадках становила 0,05 %.

Як видно з рисунка 8.22, позитивний вплив додатків наночастинок

MgZn 2(PO 4) 2 на трибологічну поведінку пари «сталь – сталь» зберігається

також і в неводному середовищі, що свідчить про перспективність

використання таких наночастинок як комплексного додатка до мастильних

середовищ.


0,22

0,20
2
0,18
1
0,16
3
0,14
I-20
0,12 Zn (PO )
3 4 2
MgZn (PO )
2 4 2
0,10
0 500 1000 1500 t, c
а

160
Ширина доріжки, мкм 120 I-20 Zn 2 (PO 4 ) 2
140

100
80

60
40

20
0 MgZn 2 (PO 4 ) 2
1 2 3

б

Рисунок – 8.22 Зміна коефіцієнтів (а) тертя спряжених пар ьа ширини

доріжок сформованих у: 1 - індустріальній оливі І–20; 2 - з додатками

наночастинок Zn 3(PO 4) 2; 3 - MgZn 2(PO 4) 2.
