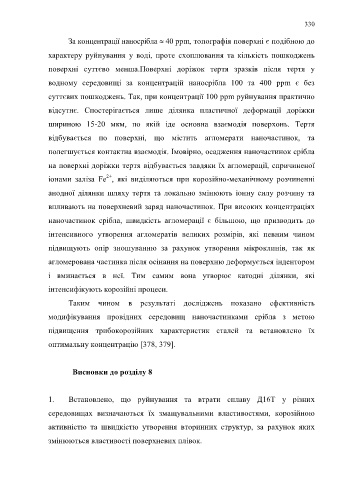

Page 330 - Microsoft Word - Дисертація_Винар_end

330

За концентрації наносрібла  40 ррm, топографія поверхні є подібною до

характеру руйнування у воді, проте схоплювання та кількість пошкоджень
поверхні суттєво менша.Поверхні доріжок тертя зразків після тертя у

водному середовищі за концентрацій наносрібла 100 та 400 ррm є без
суттєвих пошкоджень. Так, при концентрації 100 ppm руйнування практично

відсутнє. Спостерігається лише ділянка пластичної деформації доріжки
шириною 15-20 мкм, по якій іде основна взаємодія поверхонь. Тертя

відбувається по поверхні, що містить агломерати наночастинок, та

полегшується контактна взаємодія. Імовірно, осадження наночастинок срібла

на поверхні доріжки тертя відбувається завдяки їх агломерації, спричиненої
2+
іонами заліза Fe , які виділяються при корозійно-механічному розчиненні

анодної ділянки шляху тертя та локально змінюють іонну силу розчину та

впливають на поверхневий заряд наночастинок. При високих концентраціях

наночастинок срібла, швидкість агломерації є більшою, що призводить до

інтенсивного утворення агломератів великих розмірів, які певним чином

підвищують опір зношуванню за рахунок утворення мікроклинів, так як

агломерована частинка після осінання на поверхню деформується індентором

і вминається в неї. Тим самим вона утворює катодні ділянки, які

інтенсифікують корозійні процеси.

Таким чином в результаті досліджень показано ефективність

модифікування провідних середовищ наночастинками срібла з метою

підвищення трибокорозійних характеристик сталей та встановлено їх

оптимальну концентрацію [378, 379].

Висновки до розділу 8

1. Встановлено, що руйнування та втрати сплаву Д16Т у різних

середовищах визначаються їх змащувальними властивостями, корозійною

активністю та швидкістю утворення вторинних структур, за рахунок яких

змінюються властивості поверхневих плівок.
