Page 334 - Microsoft Word - Дисертація_Винар_end

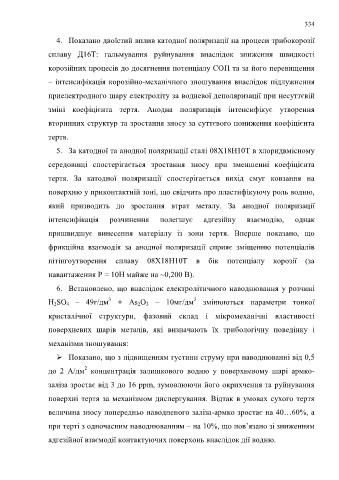

334

4. Показано двоїстий вплив катодної поляризації на процеси трибокорозії

сплаву Д16Т: гальмування руйнування внаслідок зниження швидкості

корозійних процесів до досягнення потенціалу СОП та за його перевищення

– інтенсифікація корозійно-механічного зношування внаслідок підлужнення

приелектродного шару електроліту за водневої деполяризації при несуттєвій

зміні коефіцієнта тертя. Анодна поляризація інтенсифікує утворення

вторинних структур та зростання зносу за суттєвого пониження коефіцієнта

тертя.

5. За катодної та анодної поляризації сталі 08Х18Н10Т в хлоридвмісному

середовищі спостерігається зростання зносу при зменшенні коефіцієнта

тертя. За катодної поляризації спостерігається вихід смуг ковзання на

поверхню у приконтактній зоні, що свідчить про пластифікуючу роль водню,

який призводить до зростання втрат металу. За анодної поляризації

інтенсифікація розчинення полегшує адгезійну взаємодію, однак
пришвидшує винесення матеріалу із зони тертя. Вперше показано, що

фрикційна взаємодія за анодної поляризації сприяє зміщенню потенціалів
пітінгоутворення сплаву 08Х18Н10Т в бік потенціалу корозії (за

навантаження Р = 10Н майже на ~0,200 В).

6. Встановлено, що внаслідок електролітичного наводнювання у розчині
3
3
H 2SO 4 – 49г/дм + As 2O 3 – 10мг/дм змінюються параметри тонкої
кристалічної структури, фазовий склад і мікромеханічні властивості

поверхневих шарів металів, які визначають їх трибологічну поведінку і

механізми зношування:

 Показано, що з підвищенням густини струму при наводнюванні від 0,5
2
до 2 А/дм концентрація залишкового водню у поверхневому шарі армко-

заліза зростає від 3 до 16 ррm, зумовлюючи його окрихчення та руйнування

поверхні тертя за механізмом диспергування. Відтак в умовах сухого тертя

величина зносу попередньо наводненого заліза-армко зростає на 40…60%, а

при терті з одночасним наводнюванням – на 10%, що пов’язано зі зниженням

адгезійної взаємодії контактуючих поверхонь внаслідок дії водню.
