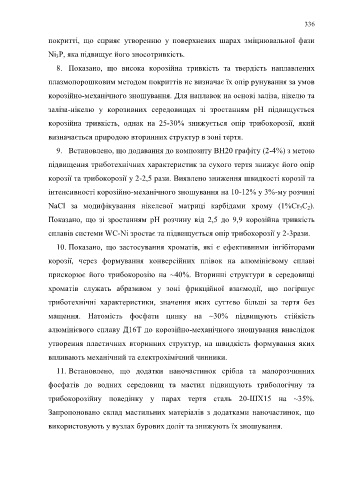

Page 336 - Microsoft Word - Дисертація_Винар_end

336

покритті, що сприяє утворенню у поверхневих шарах зміцнювальної фази

Ni 3P, яка підвищує його зносотривкість.

8. Показано, що висока корозійна тривкість та твердість наплавлених

плазмопорошковим методом покриттів не визначає їх опір рунування за умов

корозійно-механічного зношування. Для наплавок на основі заліза, нікелю та

заліза-нікелю у корозивних середовищах зі зростанням рН підвищується

корозійна тривкість, однак на 25-30% знижується опір трибокорозії, який

визначається природою вторинних структур в зоні тертя.

9. Встановлено, що додавання до композиту ВН20 графіту (2-4%) з метою

підвищення триботехнічних характеристик за сухого тертя знижує його опір

корозії та трибокорозії у 2-2,5 рази. Виявлено зниження швидкості корозії та

інтенсивності корозійно-механічного зношування на 10-12% у 3%-му розчині

NaCl за модифікування нікелевої матриці карбідами хрому (1%Сr 3C 2).

Показано, що зі зростанням рН розчину від 2,5 до 9,9 корозійна тривкість
сплавів системи WC-Ni зростає та підвищується опір трибокорозії у 2-3рази.

10. Показано, що застосування хроматів, які є ефективними інгібіторами
корозії, через формування конверсійних плівок на алюмінієвому сплаві

прискорює його трибокорозію на ~40%. Вторинні структури в середовищі

хроматів служать абразивом у зоні фрикційної взаємодії, що погіршує

триботехнічні характеристики, значення яких суттєво більші за тертя без

мащення. Натомість фосфати цинку на ~30% підвищують стійкість

алюмінієвого сплаву Д16Т до корозійно-механічного зношування внаслідок

утворення пластичних вторинних структур, на швидкість формування яких

впливають механічний та електрохімічний чинники.

11. Встановлено, що додатки наночастинок срібла та малорозчинних

фосфатів до водних середовищ та мастил підвищують трибологічну та

трибокорозійну поведінку у парах тертя сталь 20-ШХ15 на ~35%.

Запропоновано склад мастильних матеріалів з додатками наночастинок, що

використовують у вузлах бурових доліт та знижують їх зношування.
