Page 215 - Microsoft Word - Дисертація_Винар_end

215

Аналіз поверхонь тертя матеріалу у вихідному стані свідчить про сліди

пластичної деформації, а також наявність значної кількості дрібнодисперсних

частинок, крихких продуктів зношування (рис.5.54).

а б

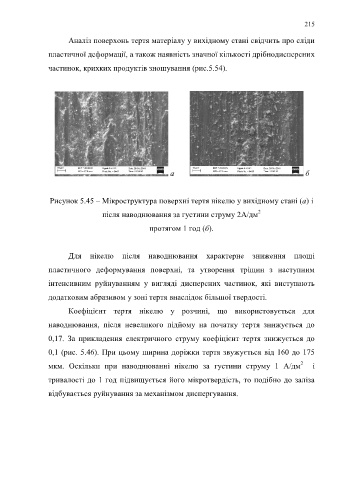

Рисунок 5.45 – Мікроструктура поверхні тертя нікелю у вихідному стані (а) і

2
після наводнювання за густини струму 2А/дм
протягом 1 год (б).

Для нікелю після наводнювання характерне зниження площі
пластичного деформування поверхні, та утворення тріщин з наступним

інтенсивним руйнуванням у вигляді дисперсних частинок, які виступають
додатковим абразивом у зоні тертя внаслідок більшої твердості.

Коефіцієнт тертя нікелю у розчині, що використовується для
наводнювання, після невеликого підйому на початку тертя знижується до

0,17. За прикладення електричного струму коефіцієнт тертя знижується до

0,1 (рис. 5.46). При цьому ширина доріжки тертя звужується від 160 до 175
2
мкм. Оскільки при наводнюванні нікелю за густини струму 1 А/дм і

тривалості до 1 год підвищується його мікротвердість, то подібно до заліза

відбувається руйнування за механізмом диспергування.
