Page 220 - Microsoft Word - Дисертація_Винар_end

220

міжфазних границях ферит-цементит. Зі збільшенням вмісту перлітної

складової концентрація дифузійно активного водню знижується.

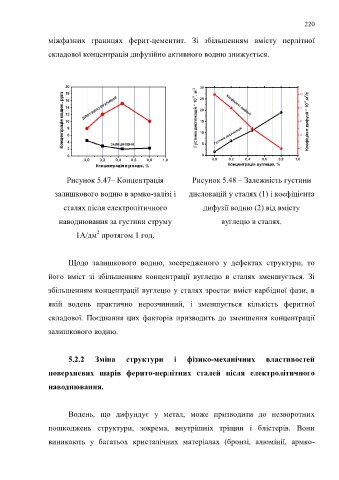

Рисунок 5.47– Концентрація Рисунок 5.48 – Залежність густини

залишкового водню в армко-залізі і дислокацій у сталях (1) і коефіцієнта

сталях після електролітичного дифузії водню (2) від вмісту

наводнювання за густини струму вуглецю в сталях.
2
1А/дм протягом 1 год.

Щодо залишкового водню, зосередженого у дефектах структури, то

його вміст зі збільшенням концентрації вуглецю в сталях зменшується. Зі

збільшенням концентрації вуглецю у сталях зростає вміст карбідної фази, в

якій водень практично нерозчинний, і зменшується кількість феритної

складової. Поєднання цих факторів призводить до зменшення концентрації

залишкового водню.

5.2.2 Зміна структури і фізико-механічних властивостей

поверхневих шарів ферито-перлітних сталей після електролітичного

наводнювання.

Водень, що дифундує у метал, може призводити до незворотних

пошкоджень структури, зокрема, внутрішніх тріщин і блістерів. Вони

виникають у багатьох кристалічних матеріалах (бронзі, алюмінії, армко-
