Page 221 - Microsoft Word - Дисертація_Винар_end

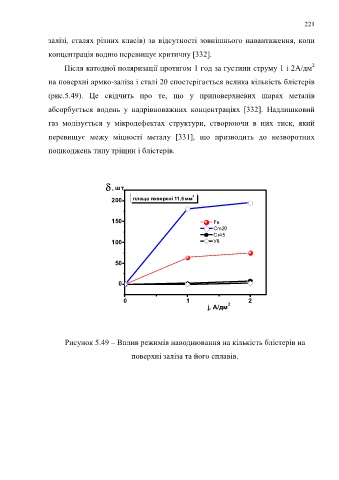

221

залізі, сталях різних класів) за відсутності зовнішнього навантаження, коли

концентрація водню перевищує критичну [332].

Після катодної поляризації протягом 1 год за густини струму 1 і 2А/дм 2

на поверхні армко-заліза і сталі 20 спостерігається велика кількість блістерів

(рис.5.49). Це свідчить про те, що у приповерхневих шарах металів

абсорбується водень у надрівноважних концентраціях [332]. Надлишковий

газ молізується у мікродефектах структури, створюючи в них тиск, який

перевищує межу міцності металу [331], що призводить до незворотних

пошкоджень типу тріщин і блістерів.

 , шт

2
200 площа поверхні 11,6 мм

150 Fe
Cm20
Ст45
100 У8

50

0

0 1 2
j, А/дм 2

Рисунок 5.49 – Вплив режимів наводнювання на кількість блістерів на

поверхні заліза та його сплавів.
