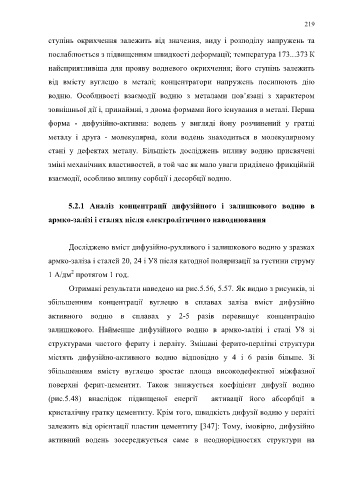

Page 219 - Microsoft Word - Дисертація_Винар_end

219

ступінь окрихчення залежить від значення, виду і розподілу напружень та

послаблюється з підвищенням швидкості деформації; температура 173...373 К
найсприятливіша для прояву водневого окрихчення; його ступінь залежить

від вмісту вуглецю в металі; концентратори напружень посилюють дію

водню. Особливості взаємодії водню з металами пов’язані з характером

зовнішньої дії і, принаймні, з двома формами його існування в металі. Перша

форма - дифузійно-активна: водень у вигляді йону розчинений у гратці

металу і друга - молекулярна, коли водень знаходиться в молекулярному

стані у дефектах металу. Більшість досліджень впливу водню присвячені

зміні механічних властивостей, в той час як мало уваги приділено фрикційній

взаємодії, особливо впливу сорбції і десорбції водню.

5.2.1 Аналіз концентрації дифузійного і залишкового водню в

армко-залізі і сталях після електролітичного наводнювання

Досліджено вміст дифузійно-рухливого і залишкового водню у зразках
армко-заліза і сталей 20, 24 і У8 після катодної поляризації за густини струму

2
1 А/дм протягом 1 год.

Отримані результати наведено на рис.5.56, 5.57. Як видно з рисунків, зі

збільшенням концентрації вуглецю в сплавах заліза вміст дифузійно

активного водню в сплавах у 2-5 разів перевищує концентрацію

залишкового. Найменше дифузійного водню в армко-залізі і сталі У8 зі

структурами чистого фериту і перліту. Змішані ферито-перлітні структури

містять дифузійно-активного водню відповідно у 4 і 6 разів більше. Зі

збільшенням вмісту вуглецю зростає площа високодефектної міжфазної

поверхні ферит-цементит. Також знижується коефіцієнт дифузії водню

(рис.5.48) внаслідок підвищеної енергії активації його абсорбції в

кристалічну гратку цементиту. Крім того, швидкість дифузії водню у перліті

залежить від орієнтації пластин цементиту [347]: Тому, імовірно, дифузійно

активний водень зосереджується саме в неоднорідностях структури на
