Page 214 - Microsoft Word - Дисертація_Винар_end

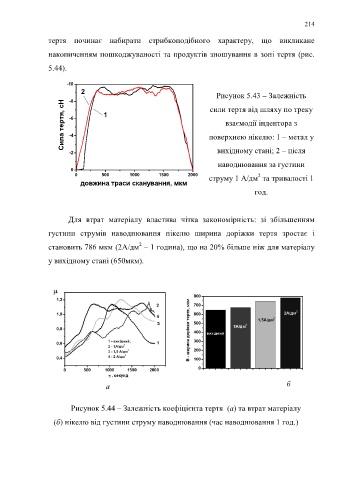

214

тертя починає набирати стрибкоподібного характеру, що викликане

накопиченням пошкоджуваності та продуктів зношування в зоні тертя (рис.

5.44).

-10
2
Рисунок 5.43 – Залежність
-8
Cила тертя, сН -6 1 поверхнею нікелю: 1 – метал у
сили тертя від шляху по треку
взаємодії індентора з

-4

-2 вихідному стані; 2 – після
наводнювання за густини
0
0 500 1000 1500 2000 2
струму 1 А/дм та тривалості 1
довжина траси сканування, мкм

год.

Для втрат матеріалу властива чітка закономірність: зі збільшенням
густини струмів наводнювання нікелю ширина доріжки тертя зростає і

2
становить 786 мкм (2А/дм – 1 година), що на 20% більше ніж для матеріалу
у вихідному стані (650мкм).

а б

Рисунок 5.44 – Залежність коефіцієнта тертя (а) та втрат матеріалу

(б) нікелю від густини струму наводнювання (час наводнювання 1 год.)
