Page 211 - Microsoft Word - Дисертація_Винар_end

211

реактивній авіації, ракетобудуванні, атомній, радіоелектронній, енергетичній,

хімічній і харчовій промисловості. За звичайних умов гідриди нікелю не

синтезуються [339]. Катодним насиченням отримано гідрид NiH, який

0
дисоціює за температури від -30 до кімнатної. Існування гідридів NiH 3,
NiH 4, NiH 5 дискутується [339].

Після електролітичного наводнювання нікелю його мікротвердість

підвищується зі збільшенням густини струму і тривалості наводнювання

(рис.5.21 а,б).

H 0.05 , MПa H 0.05 ,MПa
 
800
750
t=1 год

2
j=1A/дм
600

500

400
0,0 0,5 1,0 1,5 2,0 2,5 3,0
1,0
t, год а 0,0 0,5 j, A/дм 2 1,5 2,0 б

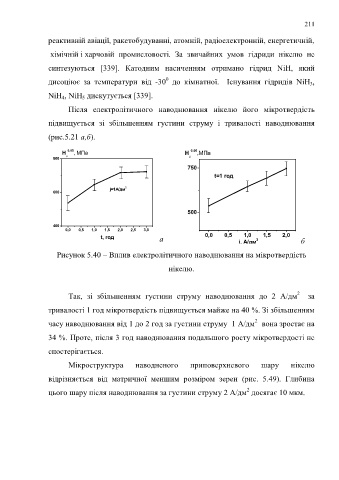

Рисунок 5.40 – Вплив електролітичного наводнювання на мікротвердість

нікелю.

2
Так, зі збільшенням густини струму наводнювання до 2 А/дм за
тривалості 1 год мікротвердість підвищується майже на 40 %. Зі збільшенням

2
часу наводнювання від 1 до 2 год за густини струму 1 А/дм вона зростає на
34 %. Проте, після 3 год наводнювання подальшого росту мікротвердості не

спостерігається.

Мікроструктура наводненого приповерхневого шару нікелю

відрізняється від матричної меншим розміром зерен (рис. 5.49). Глибина

2
цього шару після наводнювання за густини струму 2 А/дм досягає 10 мкм.
