Page 209 - Microsoft Word - Дисертація_Винар_end

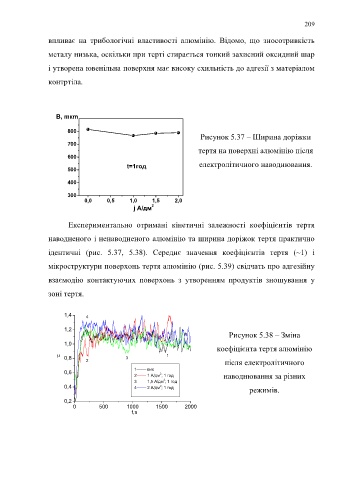

209

впливає на трибологічні властивості алюмінію. Відомо, що зносотривкість

металу низька, оскільки при терті стирається тонкий захисний оксидний шар

і утворена ювенільна поверхня має високу схильність до адгезії з матеріалом

контртіла.

B, mкm

800
Рисунок 5.37 – Ширина доріжки
700
тертя на поверхні алюмінію після
600

t=1год електролітичного наводнювання.
500

400
300
0,0 0,5 1,0 1,5 2,0
2
j A/дм

Експериментально отримані кінетичні залежності коефіцієнтів тертя

наводненого і ненаводненого алюмінію та ширина доріжок тертя практично

ідентичні (рис. 5.37, 5.38). Середнє значення коефіцієнтів тертя (~1) і

мікроструктури поверхонь тертя алюмінію (рис. 5.39) свідчать про адгезійну

взаємодію контактуючих поверхонь з утворенням продуктів зношування у

зоні тертя.

1,4 4

1,2
Рисунок 5.38 – Зміна
1,0
коефіцієнта тертя алюмінію
 1
0,8 3
2
після електролітичного
1 вих
0,6
2
2 1 А/дм ; 1 год наводнювання за різних
2
3 1,5 А/дм ; 1 год
0,4 4 2 А/дм ; 1 год
2
режимів.
0,2
0 500 1000 1500 2000
t,s
