Page 205 - Microsoft Word - Дисертація_Винар_end

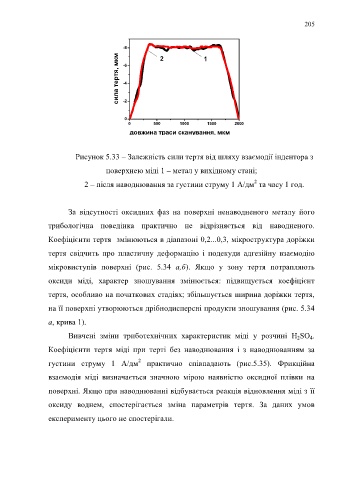

205

-8 2 1
сила тертя, мкм -6

-4

-2

0
0 500 1000 1500 2000

довжина траси сканування, мкм

Рисунок 5.33 – Залежність сили тертя від шляху взаємодії індентора з

поверхнею міді 1 – метал у вихідному стані;
2
2 – після наводнювання за густини струму 1 А/дм та часу 1 год.

За відсутності оксидних фаз на поверхні ненаводненого металу його

трибологічна поведінка практично не відрізняється від наводненого.

Коефіцієнти тертя змінюються в діапазоні 0,2...0,3, мікроструктура доріжки

тертя свідчить про пластичну деформацію і подекуди адгезійну взаємодію

мікровиступів поверхні (рис. 5.34 а,б). Якщо у зону тертя потрапляють

оксиди міді, характер зношування змінюється: підвищується коефіцієнт

тертя, особливо на початкових стадіях; збільшується ширина доріжки тертя,

на її поверхні утворюються дрібнодисперсні продукти зношування (рис. 5.34

а, крива 1).

Вивчені зміни триботехнічних характеристик міді у розчині H 2SO 4.

Коефіцієнти тертя міді при терті без наводнювання і з наводнюванням за

2
густини струму 1 А/дм практично співпадають (рис.5.35). Фрикційна
взаємодія міді визначається значною мірою наявністю оксидної плівки на

поверхні. Якщо при наводнюванні відбувається реакція відновлення міді з її

оксиду воднем, спостерігається зміна параметрів тертя. За даних умов

експерименту цього не спостерігали.
