Page 202 - Microsoft Word - Дисертація_Винар_end

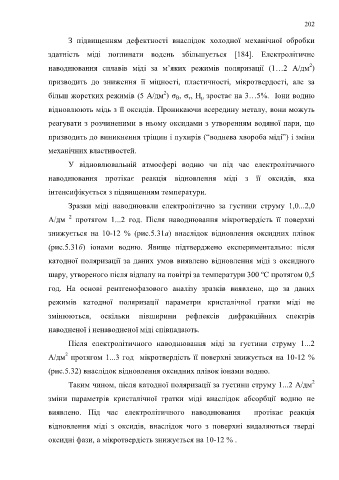

P. 202
202
З підвищенням дефектності внаслідок холодної механічної обробки
здатність міді поглинати водень збільшується [184]. Електролітичне
2
наводнювання сплавів міді за м’яких режимів поляризації (1…2 А/дм )
призводить до зниження її міцності, пластичності, мікротвердості, але за
2
більш жорстких режимів (5 А/дм ) σ В, σ т, Н μ зростає на 3…5%. Іони водню
відновлюють мідь з її оксидів. Проникаючи всередину металу, вони можуть
реагувати з розчиненими в ньому оксидами з утворенням водяної пари, що
призводить до виникнення тріщин і пухирів (“воднева хвороба міді”) і зміни
механічних властивостей.
У відновлювальній атмосфері водню чи під час електролітичного
наводнювання протікає реакція відновлення міді з її оксидів, яка
інтенсифікується з підвищенням температури.
Зразки міді наводнювали електролітично за густини струму 1,0...2,0
2
А/дм протягом 1...2 год. Після наводнювання мікротвердість її поверхні
знижується на 10-12 % (рис.5.31а) внаслідок відновлення оксидних плівок
(рис.5.31б) іонами водню. Явище підтверджено експериментально: після
катодної поляризації за даних умов виявлено відновлення міді з оксидного
шару, утвореного після відпалу на повітрі за температури 300 ºС протягом 0,5
год. На основі рентгенофазового аналізу зразків виявлено, що за даних
режимів катодної поляризації параметри кристалічної гратки міді не
змінюються, оскільки півширини рефлексів дифракційних спектрів
наводненої і ненаводненої міді співпадають.
Після електролітичного наводнювання міді за густини струму 1...2
2
А/дм протягом 1...3 год мікротвердість її поверхні знижується на 10-12 %
(рис.5.32) внаслідок відновлення оксидних плівок іонами водню.
2
Таким чином, після катодної поляризації за густини струму 1...2 A/дм
зміни параметрів кристалічної гратки міді внаслідок абсорбції водню не
виявлено. Під час електролітичного наводнювання протікає реакція
відновлення міді з оксидів, внаслідок чого з поверхні видаляються тверді
оксидні фази, а мікротвердість знижується на 10-12 % .
