Page 197 - Microsoft Word - Дисертація_Винар_end

197
-12 1
глибина проникнення, мкм -10 2

-8

-6

-4

-2

0
0 500 1000 1500 2000
довжина траси, мкм

а

б в

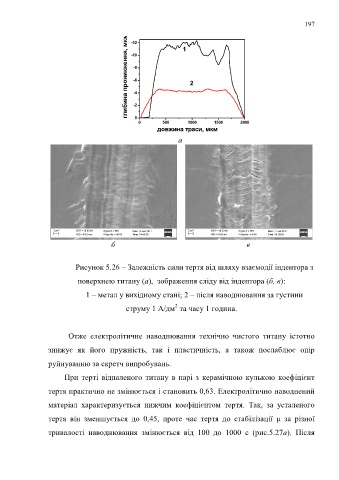

Рисунок 5.26 – Залежність сили тертя від шляху взаємодії індентора з

поверхнею титану (а), зображення сліду від індентора (б, в):

1 – метал у вихідному стані; 2 – після наводнювання за густини

2
струму 1 А/дм та часу 1 година.

Отже електролітичне наводнювання технічно чистого титану істотно

знижує як його пружність, так і пластичність, а також послаблює опір

руйнуванню за скретч випробувань.

При терті відпаленого титану в парі з керамічною кулькою коефіцієнт

тертя практично не змінюється і становить 0,63. Електролітично наводнений

матеріал характеризується нижчим коефіцієнтом тертя. Так, за усталеного

тертя він зменшується до 0,45, проте час тертя до стабілізації μ за різної

тривалості наводнювання змінюється від 100 до 1000 с (рис.5.27а). Після
