194

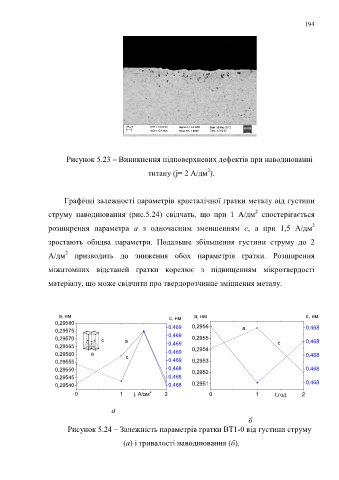

Рисунок 5.23 – Виникнення підповерхневих дефектів при наводнюванні

2
титану (j= 2 А/дм ).

Графічні залежності параметрів кристалічної гратки металу від густини

2
струму наводнювання (рис.5.24) свідчать, що при 1 А/дм спостерігається
2
розширення параметра а з одночасним зменшенням с, а при 1,5 А/дм
зростають обидва параметри. Подальше збільшення густини струму до 2

2
А/дм призводить до зниження обох параметрів гратки. Розширення
міжатомних відстаней гратки корелює з підвищенням мікротвердості

матеріалу, що може свідчити про твердорозчинне зміцнення металу.

a, нм a, нм c, нм
c, нм
0,29580
0,4698 0,2956 a 0,4689
0,29575
0,4696
0,29570 c a 0,2955 0,4688
0,29565 0,4694 0,2954 c
0,29560 a 0,4692 0,4687
c
0,29555 0,4690 0,2953
0,29550 0,4688 0,4686
0,2952
0,29545 0,4686
0,29540 0,4684 0,2951 0,4685
0 1 j. A/дм 2 2 0 1 t,год 2

а

б
Рисунок 5.24 – Залежність параметрів гратки ВТ1-0 від густини струму
(а) і тривалості наводнювання (б).
