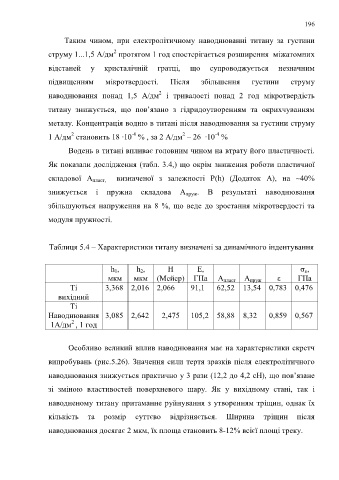

Page 196 - Microsoft Word - Дисертація_Винар_end

196

Таким чином, при електролітичному наводнюванні титану за густини

2
струму 1...1,5 А/дм протягом 1 год спостерігається розширення міжатомних
відстаней у кристалічній гратці, що супроводжується незначним

підвищенням мікротвердості. Після збільшення густини струму

2
наводнювання понад 1,5 А/дм і тривалості понад 2 год мікротвердість
титану знижується, що пов’язано з гідридоутворенням та окрихчуванням

металу. Концентрація водню в титані після наводнювання за густини струму

-4
2
-4
2
1 А/дм становить 18 ·10 % , за 2 А/дм – 26 ·10 %
Водень в титані впливає головним чином на втрату його пластичності.
Як показали дослідження (табл. 3.4,) що окрім зниження роботи пластичної

складової А пласт, визначеної з залежності P(h) (Додаток А), на ~40%

знижується і пружна складова А пруж. В результаті наводнювання

збільшуються напруження на 8 %, що веде до зростання мікротвердості та

модуля пружності.

Таблиця 5.4 – Характеристики титану визначені за динамічного індентування

h 1, h 2, Н Е, σ н,

мкм мкм (Мейер) ГПа А пласт А пруж ε ГПа
Тi 3,368 2,016 2,066 91,1 62,52 13,54 0,783 0,476
вихідний
Тi
Наводнювання 3,085 2,642 2,475 105,2 58,88 8,32 0,859 0,567
2
1А/дм , 1 год

Особливо великий вплив наводнювання має на характеристики скретч

випробувань (рис.5.26). Значення сили тертя зразків після електролітичного

наводнювання знижується практично у 3 рази (12,2 до 4,2 сН), що пов’язане

зі зміною властивостей поверхневого шару. Як у вихідному стані, так і

наводненому титану притаманне руйнування з утворенням тріщин, однак їх

кількість та розмір суттєво відрізняється. Ширина тріщин після

наводнювання досягає 2 мкм, їх площа становить 8-12% всієї площі треку.
