Page 199 - Microsoft Word - Дисертація_Винар_end

199

б
а

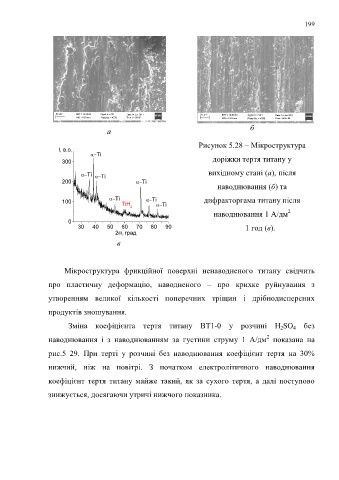

Рисунок 5.28 – Мікроструктура
I, в.о.
Ti
300 доріжки тертя титану у

Ti Ti вихідному стані (а), після
200 Ti
наводнювання (б) та

Ti Ti
100 дифракторгама титану після
TiH Ti
2
2
наводнювання 1 А/дм
0
30 40 50 60 70 80 90 1 год (в).
2град
в

Мікроструктура фрикційної поверхні ненаводненого титану свідчить

про пластичну деформацію, наводненого – про крихке руйнування з

утворенням великої кількості поперечних тріщин і дрібнодисперсних

продуктів зношування.

Зміна коефіцієнта тертя титану ВТ1-0 у розчині H 2SO 4 без
2
наводнювання і з наводнюванням за густини струму 1 А/дм показана на

рис.5 29. При терті у розчині без наводнювання коефіцієнт тертя на 30%

нижчий, ніж на повітрі. З початком електролітичного наводнювання

коефіцієнт тертя титану майже такий, як за сухого тертя, а далі поступово

знижується, досягаючи утричі нижчого показника.
