Page 198 - Microsoft Word - Дисертація_Винар_end

198

наводнювання титану змінюється механізм руйнування поверхні з

адгезійного на зношування диспергуванням (подрібненням), завдяки чому

знижуються втрати матеріалу (рис.5.27б). Зі збільшенням наводнювання вони

знижуються, оскільки час існування наводненого шару в процесі тертя

зростає.

0,7
1

0,6
 0,5 3

2
0,4
4
0,3

0 500 1000 1500 2000
 , c

а б

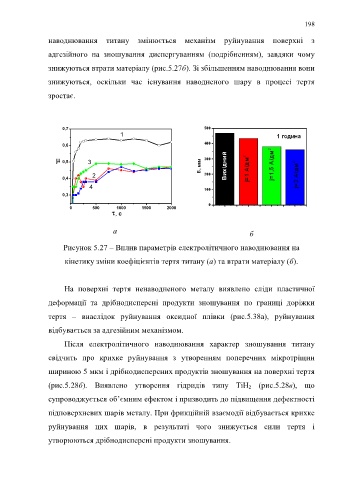

Рисунок 5.27 – Вплив параметрів електролітичного наводнювання на

кінетику зміни коефіцієнтів тертя титану (а) та втрати матеріалу (б).

На поверхні тертя ненаводненого металу виявлено сліди пластичної

деформації та дрібнодисперсні продукти зношування по границі доріжки

тертя – внаслідок руйнування оксидної плівки (рис.5.38а), руйнування

відбувається за адгезійним механізмом.

Після електролітичного наводнювання характер зношування титану

свідчить про крихке руйнування з утворенням поперечних мікротріщин

шириною 5 мкм і дрібнодисперсних продуктів зношування на поверхні тертя

(рис.5.28б). Виявлено утворення гідридів типу ТіН 2 (рис.5.28в), що

супроводжується об’ємним ефектом і призводить до підвищення дефектності

підповерхневих шарів металу. При фрикційній взаємодії відбувається крихке

руйнування цих шарів, в результаті чого знижується сили тертя і

утворюються дрібнодисперсні продукти зношування.
