Page 189 - Microsoft Word - Дисертація_Винар_end

189

а б

в г

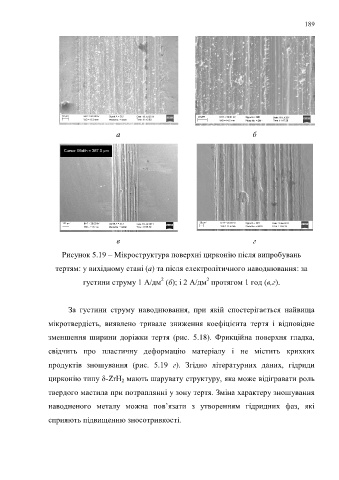

Рисунок 5.19 – Мікроструктура поверхні цирконію після випробувань

тертям: у вихідному стані (а) та після електролітичного наводнювання: за

2
2
густини струму 1 А/дм (б); і 2 А/дм протягом 1 год (в,г).

За густини струму наводнювання, при якій спостерігається найвища

мікротвердість, виявлено тривале зниження коефіцієнта тертя і відповідне

зменшення ширини доріжки тертя (рис. 5.18). Фрикційна поверхня гладка,

свідчить про пластичну деформацію матеріалу і не містить крихких

продуктів зношування (рис. 5.19 г). Згідно літературних даних, гідриди

цирконію типу δ-ZrH 2 мають шарувату структуру, яка може відігравати роль

твердого мастила при потраплянні у зону тертя. Зміна характеру зношування

наводненого металу можна пов’язати з утворенням гідридних фаз, які

сприяють підвищенню зносотривкості.
