Page 187 - Microsoft Word - Дисертація_Винар_end

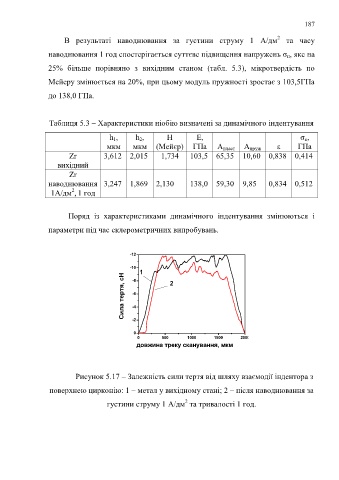

187

2
В результаті наводнювання за густини струму 1 А/дм та часу
наводнювання 1 год спостерігається суттєве підвищення напружень σ н, яке на

25% більше порівняно з вихідним станом (табл. 5.3), мікротвердість по

Мейеру змінюється на 20%, при цьому модуль пружності зростає з 103,5ГПа

до 138,0 ГПа.

Таблиця 5.3 – Характеристики ніобію визначені за динамічного індентування

h 1, h 2, Н Е, σ н,
ГПа А пласт А пруж ε ГПа
мкм мкм (Мейєр)
Zr 3,612 2,015 1,734 103,5 65,35 10,60 0,838 0,414
вихідний
Zr
наводнювання 3,247 1,869 2,130 138,0 59,30 9,85 0,834 0,512
2
1А/дм , 1 год

Поряд із характеристиками динамічного індентування змінюються і

параметри під час склерометричних випробувань.

-12

-10
1 2
Сила тертя, сН -6
-8

-4

-2

0
0 500 1000 1500 2000
довжина треку сканування, мкм

Рисунок 5.17 – Залежність сили тертя від шляху взаємодії індентора з

поверхнею цирконію: 1 – метал у вихідному стані; 2 – після наводнювання за

2
густини струму 1 А/дм та тривалості 1 год.
