Page 182 - Microsoft Word - Дисертація_Винар_end

182

-10
2

-8 1
Cила тертя, сН -6

-4

-2

0
0 500 1000 1500 2000

довжина траси сканування, мкм
а

б в

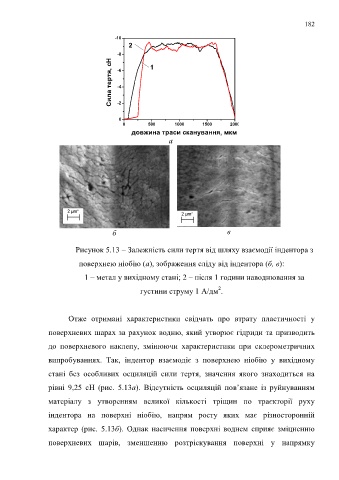

Рисунок 5.13 – Залежність сили тертя від шляху взаємодії індентора з

поверхнею ніобію (а), зображення сліду від індентора (б, в):

1 – метал у вихідному стані; 2 – після 1 години наводнювання за

2
густини струму 1 А/дм .

Отже отримані характеристики свідчать про втрату пластичності у

поверхневих шарах за рахунок водню, який утворює гідриди та призводить

до поверхневого наклепу, змінюючи характеристики при склерометричних

випробуваннях. Так, індентор взаємодіє з поверхнею ніобію у вихідному

стані без особливих осциляцій сили тертя, значення якого знаходиться на

рівні 9,25 сН (рис. 5.13а). Відсутність осциляцій пов’язане із руйнуванням

матеріалу з утворенням великої кількості тріщин по траєкторії руху

індентора на поверхні ніобію, напрям росту яких має різносторонній

характер (рис. 5.13б). Однак насичення поверхні воднем сприяє зміцненню

поверхневих шарів, зменшенню розтріскування поверхні у напрямку
