179

гідридних фаз не виявлено, розширення кристалічної гратки викликано

збільшенням концентрації розчиненого водню в металі. За вищих

концентрацій, спричинених підвищенням густини струму та тривалості

наводнювання, відбувається перебудова гратки, імовірно, у зв’язку з

формуванням гідридних фаз. Зміна параметрів гратки корелює з

підвищенням мікротвердості ніобію (рис.5.11).

Виявлена тенденція до росту мікротвердості зі зміною густини струму

2
від 1 до 2 А/дм і тривалості наводнювання від 1 до 3 год в середньому на 30
... 55 % порівняно з вихідним станом. Спостерігається великий розкид

значень мікротвердості матеріалу, що може свідчити про збільшення

дефектності металу при наводнюванні. Аналіз мікроструктури поперечного

перерізу ніобію після катодної поляризації підтвердив суттєве збільшення

дефектності приповерхневого шару, що проявляється у підвищенні

дисперсності зерен.

a, нм a, нм
0,3308 0,3304
0,3306
0,3302
0,3304
0,3302 0,3300

0,3300
0,3298
0,3298
Nb, параметри гратки 0,3296 Nb, параметри гратки
0,3296
0,3294 0,3294
0,0 0,5 1,0 1,5 2,0 j, A/дм 2 0 1 2 3 t,год

а
б

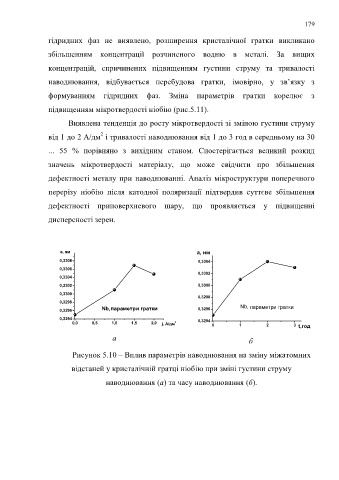

Рисунок 5.10 – Вплив параметрів наводнювання на зміну міжатомних

відстаней у кристалічній гратці ніобію при зміні густини струму

наводнювання (а) та часу наводнювання (б).
