Page 175 - Microsoft Word - Дисертація_Винар_end

175

Таким чином, електролітичне наводнювання армко-заліза призводить до

збільшення мікротвердості та напружень стиску у поверхневих шарах та

зниження пластичності. Зміна властивостей поверхні впливає на

трибологічну поведінку армко-заліза. Так, при терті ненаводненого армко-

заліза середнє значення коефіцієнта тертя становить 0,4...0,5 (рис. 5.7 а).

Мікроструктура поверхні тертя свідчить про пластичну деформацію металу,

утворення наростів попереду контртіла і їх подальше зминання (рис. 5.8 а),

що проявляється у коливаннях коефіцієнта тертя. При наводнюванні за

2
густини струму 1 А/дм , при якому мікротвердість металу зростає на 15-20%,
коефіцієнт тертя знижується до 0,4...0,37, однак зростає ширина доріжки

тертя.

0,5

1
0,4 3

2
0,3

0,2
0 500 1000 1500 t, c

а б

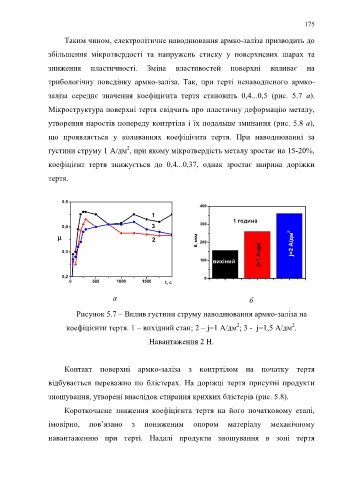

Рисунок 5.7 – Вплив густини струму наводнювання армко-заліза на

2
2
коефіцієнти тертя. 1 – вихідний стан; 2 – j=1 A/дм ; 3 - j=1,5 А/дм .
Навантаження 2 Н.

Контакт поверхні армко-заліза з контртілом на початку тертя

відбувається переважно по блістерах. На доріжці тертя присутні продукти

зношування, утворені внаслідок стирання крихких блістерів (рис. 5.8).

Короткочасне зниження коефіцієнта тертя на його початковому етапі,

імовірно, пов’язано з пониженим опором матеріалу механічному

навантаженню при терті. Надалі продукти зношування в зоні тертя
