V , ppm
H
3
20

15

10

2
5

1
0
0 500 3000 3500 t, хв

а

20
18
3
16
C, ppm 14 2
12
10

8
6
1
4
2
0,0 2,5 5,0 7,5 10,0 12,5
L, мм

б

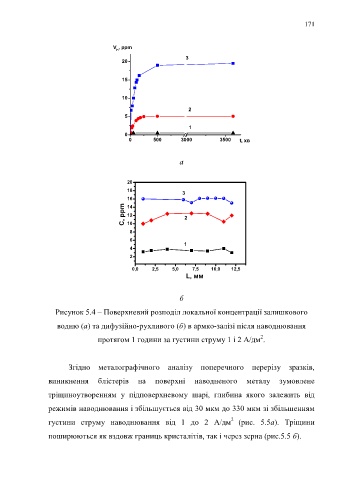

Рисунок 5.4 – Поверхневий розподіл локальної концентрації залишкового

водню (а) та дифузійно-рухливого (б) в армко-залізі після наводнювання
2
протягом 1 години за густини струму 1 і 2 А/дм .

Згідно металографічного аналізу поперечного перерізу зразків,

виникнення блістерів на поверхні наводненого металу зумовлене

тріщиноутворенням у підповерхневому шарі, глибина якого залежить від

режимів наводнювання і збільшується від 30 мкм до 330 мкм зі збільшенням

2
густини струму наводнювання від 1 до 2 А/дм (рис. 5.5а). Тріщини
поширюються як вздовж границь кристалітів, так і через зерна (рис.5.5 б).
