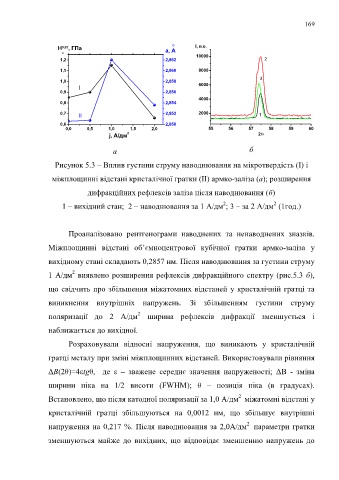

Рисунок 5.3 – Вплив густини струму наводнювання на мікротвердість (І) і
міжплощинні відстані кристалічної гратки (ІІ) армко-заліза (а); розширення

дифракційних рефлексів заліза після наводнювання (б)
2
2
1 – вихідний стан; 2 – наводнювання за 1 А/дм ; 3 – за 2 А/дм (1год.)

Проаналізовано рентгенограми наводнених та ненаводнених зназків.

Міжплощинні відстані об’ємноцентрової кубічної гратки армко-заліза у

вихідному стані складають 0,2857 нм. Після наводнювання за густини струму
2
1 А/дм виявлено розширення рефлексів дифракційного спектру (рис.5.3 б),

що свідчить про збільшення міжатомних відстаней у кристалічній гратці та

виникнення внутрішніх напружень. Зі збільшенням густини струму
2
поляризації до 2 А/дм ширина рефлексів дифракції зменшується і

наближається до вихідної.

Розраховували відносні напруження, що виникають у кристалічній

гратці металу при зміні міжплощинних відстаней. Використовували рівняння

ΔB(2θ)=4εtgθ, де ε – зважене середнє значення напруженості; ΔB - зміна

ширини піка на 1/2 висоти (FWHM); θ – позиція піка (в градусах).
2
Встановлено, що після катодної поляризації за 1,0 А/дм міжатомні відстані у

кристалічній гратці збільшуються на 0,0012 нм, що збільшує внутрішні
2
напруження на 0,217 %. Після наводнювання за 2,0А/дм параметри гратки

зменшуються майже до вихідних, що відповідає зменшенню напружень до
