Page 167 - Microsoft Word - Дисертація_Винар_end

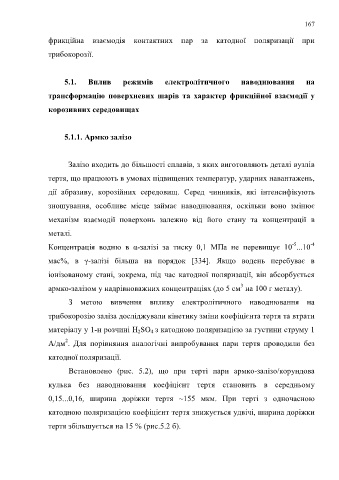

167

фрикційна взаємодія контактних пар за катодної поляризації при

трибокорозії.

5.1. Вплив режимів електролітичного наводнювання на

трансформацію поверхневих шарів та характер фрикційної взаємодії у

корозивних середовищах

5.1.1. Армко залізо

Залізо входить до більшості сплавів, з яких виготовляють деталі вузлів

тертя, що працюють в умовах підвищених температур, ударних навантажень,

дії абразиву, корозійних середовищ. Серед чинників, які інтенсифікують

зношування, особливе місце займає наводнювання, оскільки воно змінює

механізм взаємодії поверхонь залежно від його стану та концентрації в
металі.

-4
-5
Концентрація водню в α-залізі за тиску 0,1 МПа не перевищує 10 ...10
мас%, в γ-залізі більша на порядок [334]. Якщо водень перебуває в

іонізованому стані, зокрема, під час катодної поляризації, він абсорбується
3
армко-залізом у надрівноважних концентраціях (до 5 см на 100 г металу).

З метою вивчення впливу електролітичного наводнювання на

трибокорозію заліза досліджували кінетику зміни коефіцієнта тертя та втрати

матеріалу у 1-н розчині H 2SO 4 з катодною поляризацією за густини струму 1
2
А/дм . Для порівняння аналогічні випробування пари тертя проводили без

катодної поляризації.

Встановлено (рис. 5.2), що при терті пари армко-залізо/корундова

кулька без наводнювання коефіцієнт тертя становить в середньому

0,15...0,16, ширина доріжки тертя ~155 мкм. При терті з одночасною

катодною поляризацією коефіцієнт тертя знижується удвічі, ширина доріжки

тертя збільшується на 15 % (рис.5.2 б).
