Page 172 - Microsoft Word - Дисертація_Винар_end

172

а б

в
г

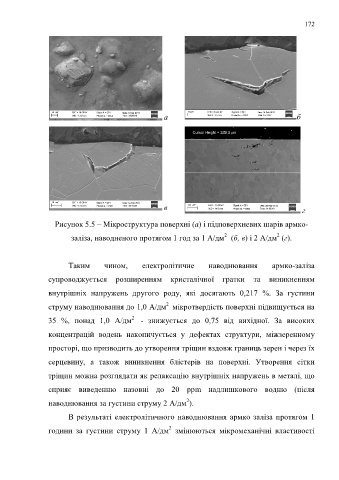

Рисунок 5.5 – Мікроструктура поверхні (а) і підповерхневих шарів армко-

2
2
заліза, наводненого протягом 1 год за 1 А/дм (б, в) і 2 А/дм (г).

Таким чином, електролітичне наводнювання армко-заліза

супроводжується розширенням кристалічної гратки та виникненням

внутрішніх напружень другого роду, які досягають 0,217 %. За густини
2
струму наводнювання до 1,0 А/дм мікротвердість поверхні підвищується на
2
35 %, понад 1,0 А/дм - знижується до 0,75 від вихідної. За високих

концентрацій водень накопичується у дефектах структури, міжзеренному

просторі, що призводить до утворення тріщин вздовж границь зерен і через їх

серцевину, а також виникнення блістерів на поверхні. Утворення сітки

тріщин можна розглядати як релаксацію внутрішніх напружень в металі, що

сприяє виведенню назовні до 20 ррm надлишкового водню (після
2
наводнювання за густини струму 2 А/дм ).

В результаті електролітичного наводнювання армко заліза протягом 1
2
години за густини струму 1 А/дм змінюються мікромеханічні властивості
