Page 173 - Microsoft Word - Дисертація_Винар_end

173

поверхневих шарів (табл. 5.1), які було визначено на основі динамічного

індентування поверхні (рис. 5.6). Так напруження σ н від залишкового водню

зростають на 10% у порівнянні з вихідним станом, мікротвердість по Мейєру,

визначена динамічним індентуванням із залежності Р(h) (Додаток А),

змінюється на 10%, при цьому зростає модуль пружності з 101,0 ГПа до 104,7

ГПА та знижується ступінь пластичності поверхні з 0,901 до 0,847, який

визначається за формулою ε= (А пласт.- А пруж)/ А пласт.. з врахуванням роботи

індентора А пласт. та роботи матеріалу по відновленню об’єму А пруж. Таким

чином, характеристики, отримані за допомогою динамічного індентування,

свідчать про зниження пластичності у поверхневих шарах армко-заліза за

рахунок залишкового водню, що веде до зміни контактної взаємодії за скретч

випробування.

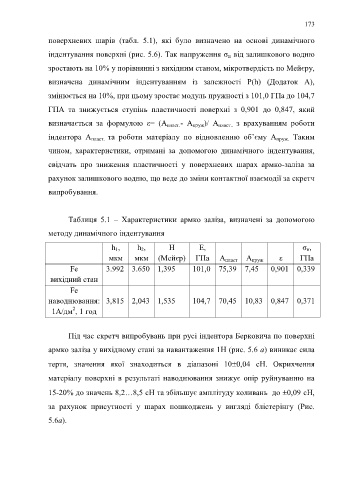

Таблиця 5.1 – Характеристики армко заліза, визначені за допомогою
методу динамічного індентування

h 1, h 2, Н Е, σ н,
ГПа А пласт А пруж ε ГПа
мкм мкм (Мейєр)
Fe 3.992 3.650 1,395 101,0 75,39 7,45 0,901 0,339

вихідний стан
Fe
наводнювання: 3,815 2,043 1,535 104,7 70,45 10,83 0,847 0,371
2
1А/дм , 1 год

Під час скретч випробувань при русі індентора Берковича по поверхні

армко заліза у вихідному стані за навантаження 1Н (рис. 5.6 а) виникає сила

тертя, значення якої знаходиться в діапазоні 100,04 сН. Окрихчення

матеріалу поверхні в результаті наводнювання знижує опір руйнуванню на

15-20% до значень 8,2…8,5 сН та збільшує амплітуду коливань до 0,09 сН,

за рахунок присутності у шарах пошкоджень у вигляді блістерінгу (Рис.

5.6а).
