Page 168 - Microsoft Word - Дисертація_Винар_end

168


0,27
0,24
0,21
0,18
0,15

без наводнювання
0,12
0,09
0,06 наводнювання 1А/ дм 2
0,03
0 250 500 750 1000 1250 1500 1750 2000
t, c

а б

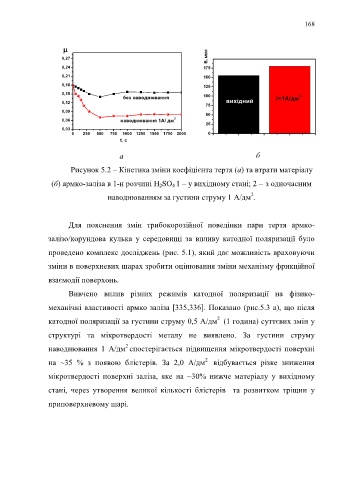

Рисунок 5.2 – Кінетика зміни коефіцієнта тертя (а) та втрати матеріалу

(б) армко-заліза в 1-н розчині H 2SO 4 1 – у вихідному стані; 2 – з одночасним
2
наводнюванням за густини струму 1 А/дм .

Для пояснення змін трибокорозійної поведінки пари тертя армко-

залізо/корундова кулька у середовищі за впливу катодної поляризації було

проведено комплекс досліджень (рис. 5.1), який дає можливість враховуючи

зміни в поверхневих шарах зробити оцінювання зміни механізму фрикційної

взаємодії поверхонь.

Вивчено вплив різних режимів катодної поляризації на фізико-

механічні властивості армко заліза [335,336]. Показано (рис.5.3 а), що після
2
катодної поляризації за густини струму 0,5 А/дм (1 година) суттєвих змін у

структурі та мікротвердості металу не виявлено. За густини струму
2
наводнювання 1 А/дм спостерігається підвищення мікротвердості поверхні
2
на ~35 % з появою блістерів. За 2,0 А/дм відбувається різке зниження

мікротвердості поверхні заліза, яке на ~30% нижче матеріалу у вихідному

стані, через утворення великої кількості блістерів та розвитком тріщин у

приповерхневому шарі.
