174

1
-10
Сила тертя, сН -6 2
-8

-4

-2

0
0 500 1000 1500 2000
довжина траси сканування, мкм

а

1 2

б в

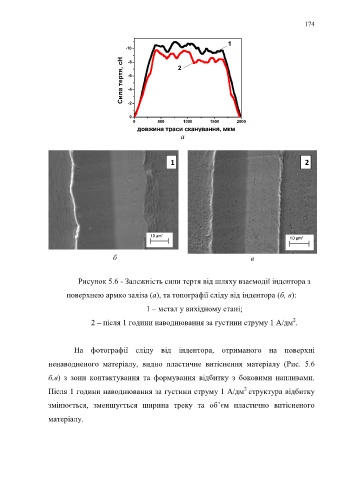

Рисунок 5.6 - Залежність сили тертя від шляху взаємодії індентора з

поверхнею армко заліза (а), та топографії сліду від індентора (б, в):

1 – метал у вихідному стані;

2
2 – після 1 години наводнювання за густини струму 1 А/дм .

На фотографії сліду від індентора, отриманого на поверхні

ненаводненого матеріалу, видно пластичне витіснення матеріалу (Рис. 5.6

б,в) з зони контактування та формування відбитку з боковими напливами.

2
Після 1 години наводнювання за густини струму 1 А/дм структура відбитку
змінюється, зменшується ширина треку та об’єм пластично витісненого

матеріалу.
