180

0,05
H ГПа 0,05
130  H 
, ,
120
120
,
110
110
,
100
100
,
90
, 0 90
80 2
0, 80 t=1 год j=1,0 A/dm
70
0,0 0,5 1,0 1,5 2,0 j, A/lдм 2 0,0 0,5 1,0 1,5 2,0 2,5 3,0 t, h

а б

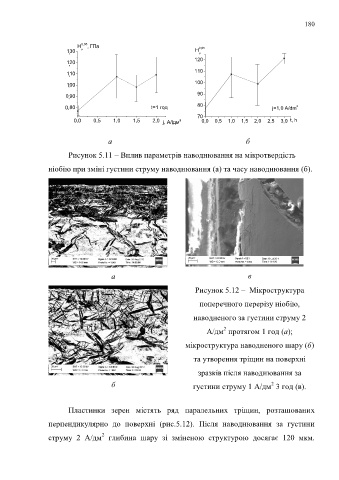

Рисунок 5.11 – Вплив параметрів наводнювання на мікротвердість

ніобію при зміні густини струму наводнювання (а) та часу наводнювання (б).

а в

Рисунок 5.12 – Мікроструктура

поперечного перерізу ніобію,

наводненого за густини струму 2

2
А/дм протягом 1 год (а);
мікроструктура наводненого шару (б)

та утворення тріщин на поверхні

зразків після наводнювання за

б густини струму 1 А/дм 3 год (в).
2

Пластинки зерен містять ряд паралельних тріщин, розташованих

перпендикулярно до поверхні (рис.5.12). Після наводнювання за густини

2
струму 2 А/дм глибина шару зі зміненою структурою досягає 120 мкм.
