Page 183 - Microsoft Word - Дисертація_Винар_end

183

проходження індентора (рис. 5.13в) та зниженню сили тертя при цьому зі

збільшенням амплітуди її значень.

Утворення зміцненого шару на поверхні ніобію змінює його

трибологічну поведінку у парі з корундовою кулькою (рис. 5.14). Так процес

тертя ненаводненого ніобію супроводжується локальним адгезійним

схоплюванням і посиленим руйнуванням поверхні тертя. Коефіцієнт тертя на

цьому етапі близький до 1. При терті наводненого матеріалу на початку

випробувань спостерігається зниження коефіцієнта тертя до 0,25. Це

пов’язано з утворенням твердого розчину водню у приповерхневих шарах

металу, що супроводжується підвищенням їх мікротвердості у 1,3...1,5 рази.

Час, протягом якого спостерігаються понижені значення коефіцієнта тертя,

залежить від густини струму наводнювання і збільшується від 200 до 1000 с

2
при зміні густини струму від 1 до 2 А/дм . Подібна тенденція у зміні

триботехнічних характеристик спостерігається і для наводнювання за
2
густини струму 1 А/дм тривалістю 1 год.

900
1,5
B - ширина доріжки, мкм 500
1 800
700
 1,0 2 600
400
0,5 300
3
4 200
100
0,0 0
0 500 1000 1500 2000
1 2 3 4
 , c

а б

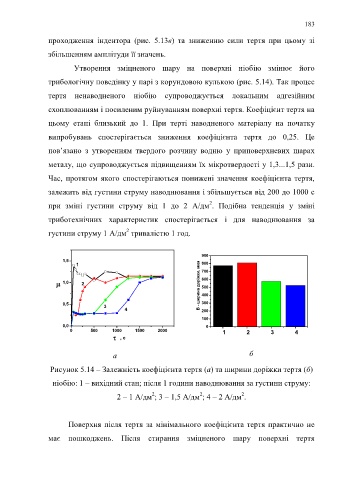

Рисунок 5.14 – Залежність коефіцієнта тертя (а) та ширини доріжки тертя (б)

ніобію: 1 – вихідний стан; після 1 години наводнювання за густини струму:

2
2
2
2 – 1 А/дм ; 3 – 1,5 А/дм ; 4 – 2 А/дм .

Поверхня після тертя за мінімального коефіцієнта тертя практично не

має пошкоджень. Після стирання зміцненого шару поверхні тертя
