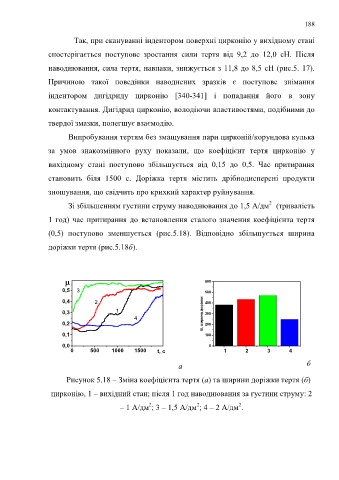

Page 188 - Microsoft Word - Дисертація_Винар_end

188

Так, при скануванні індентором поверхні цирконію у вихідному стані

спостерігається поступове зростання сили тертя від 9,2 до 12,0 сН. Після

наводнювання, сила тертя, навпаки, знижується з 11,8 до 8,5 сН (рис.5. 17).

Причиною такої поведінки наводнених зразків є поступове знімання

індентором дигідриду цирконію [340-341] і попадання його в зону

контактування. Дигідрид цирконію, володіючи властивостями, подібними до

твердої змазки, полегшує взаємодію.

Випробування тертям без змащування пари цирконій/корундова кулька

за умов знакозмінного руху показали, що коефіцієнт тертя цирконію у

вихідному стані поступово збільшується від 0,15 до 0,5. Час притирання

становить біля 1500 с. Доріжка тертя містить дрібнодисперсні продукти

зношування, що свідчить про крихкий характер руйнування.

2
Зі збільшенням густини струму наводнювання до 1,5 А/дм (тривалість

1 год) час притирання до встановлення сталого значення коефіцієнта тертя
(0,5) поступово зменшується (рис.5.18). Відповідно збільшується ширина

доріжки тертя (рис.5.18б).

 600
0,5 3 500

0,4 2 400
0,3 1
B, ширина доріжки 300
4
0,2 200
0,1 100
0,0 0
0 500 1000 1500 t, c 1 2 3 4

а б

Рисунок 5.18 – Зміна коефіцієнта тертя (а) та ширини доріжки тертя (б)

цирконію, 1 – вихідний стан; після 1 год наводнювання за густини струму: 2
2
2
2
– 1 А/дм ; 3 – 1,5 А/дм ; 4 – 2 А/дм .
