186

2...3 год також виявлено підвищення мікротвердості, проте спостерігається

великий розкид його значень (від 1,3 до 1,8 ГПа).

H ГПа H ГПа


2,4 Zr
Zr
2,2 2,0
2,0 1,8
1,8
1,6
1,6

1,4
1,4
1,2
1,2
1,0 1,0
0,8 0,0 0,5 1,0 1,5 2,0 2,5 3,0
0,0 0,5 1,0 1,5 2,0 2  годин
j, A/дм

а б

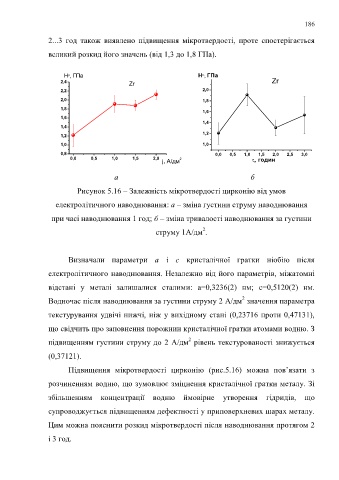

Рисунок 5.16 – Залежність мікротвердості цирконію від умов

електролітичного наводнювання: а – зміна густини струму наводнювання

при часі наводнювання 1 год; б – зміна тривалості наводнювання за густини

2
струму 1А/дм .

Визначали параметри а і с кристалічної гратки ніобію після

електролітичного наводнювання. Незалежно від його параметрів, міжатомні

відстані у металі залишалися сталими: а=0,3236(2) нм; с=0,5120(2) нм.

2
Водночас після наводнювання за густини струму 2 А/дм значення параметра
текстурування удвічі нижчі, ніж у вихідному стані (0,23716 проти 0,47131),

що свідчить про заповнення порожнин кристалічної гратки атомами водню. З

2
підвищенням густини струму до 2 А/дм рівень текстурованості знижується
(0,37121).

Підвищення мікротвердості цирконію (рис.5.16) можна пов’язати з

розчиненням водню, що зумовлює зміцнення кристалічної гратки металу. Зі
збільшенням концентрації водню ймовірне утворення гідридів, що

супроводжується підвищенням дефектності у приповерхневих шарах металу.
Цим можна пояснити розкид мікротвердості після наводнювання протягом 2

і 3 год.
