Page 190 - Microsoft Word - Дисертація_Винар_end

190

Таким чином, при терті ненаводненого цирконію спостерігається

крихке руйнування поверхні з утворенням дрібнодисперсних продуктів

зношування. Після електролітичного наводнювання за густини струму 2

2
А/дм та тривалості 2...3 год характер зношування металу змінюється, що
можна пов’язати з утворенням гідридів цирконію типу δ-ZrH 2 з шаруватою

структурою, які відіграють роль твердого мастила у фрикційній зоні і

сприяють підвищенню зносотривкості.

Подібна тенденція до зміни триботехнічних характеристик та

утворення гідриду цирконію спостерігається при терті у корозивному

середовищі з наводнюванням. Під час тертя цирконію на повітрі значення

коефіцієнта тертя становить в середньому 0,6 (рис.5.20).


1
0,6

0,5
2
0,4

0,3 3
0,2
0,1

0,0
0 250 500 750 1000 1250 1500 1750 2000
 , c

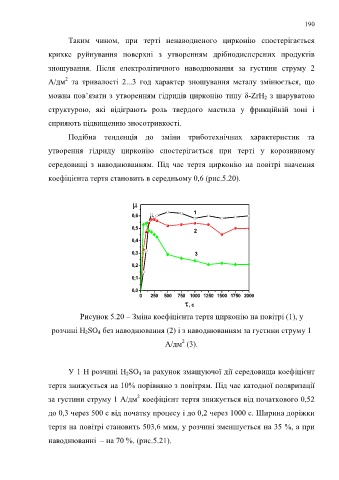

Рисунок 5.20 – Зміна коефіцієнта тертя цирконію на повітрі (1), у

розчині H 2SO 4 без наводнювання (2) і з наводнюванням за густини струму 1
2
А/дм (3).

У 1 Н розчині H 2SO 4 за рахунок змащуючої дії середовища коефіцієнт

тертя знижується на 10% порівняно з повітрям. Під час катодної поляризації
2
за густини струму 1 А/дм коефіцієнт тертя знижується від початкового 0,52

до 0,3 через 500 с від початку процесу і до 0,2 через 1000 с. Ширина доріжки

тертя на повітрі становить 503,6 мкм, у розчині зменшується на 35 %, а при

наводнюванні – на 70 %. (рис.5.21).
