Page 210 - Microsoft Word - Дисертація_Винар_end

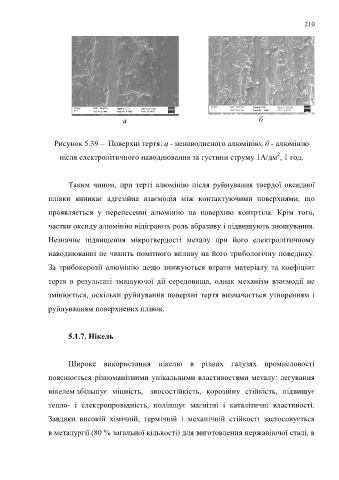

210

а б

Рисунок 5.39 – Поверхні тертя: а - ненаводненого алюмінію; б - алюмінію
2
після електролітичного наводнювання за густини струму 1А/дм , 1 год.

Таким чином, при терті алюмінію після руйнування твердої оксидної

плівки виникає адгезійна взаємодія між контактуючими поверхнями, що

проявляється у перенесенні алюмінію на поверхню контртіла. Крім того,

частки оксиду алюмінію відіграють роль абразиву і підвищують зношування.

Незначне підвищення мікротвердості металу при його електролітичному

наводнюванні не чинить помітного впливу на його трибологічну поведінку.

За трибокорозії алюмінію дещо знижуються втрати матеріалу та коефіцінт

тертя в результаті змащуючої дії середовища, однак механізм взаємодії не

змінюється, оскільки руйнування поверхні тертя визначається утворенням і

руйнуванням поверхневих плівок.

5.1.7. Нікель

Широке використання нікелю в різних галузях промисловості

пояснюється різноманітними унікальними властивостями металу: легування

нікелем збільшує міцність, зносостійкість, корозійну стійкість, підвищує

тепло- і електропровідність, поліпшує магнітні і каталітичні властивості.

Завдяки високій хімічній, термічній і механічній стійкості застосовується

в металургії (80 % загальної кількості) для виготовлення нержавіючої сталі, в
