Page 213 - Microsoft Word - Дисертація_Винар_end

213

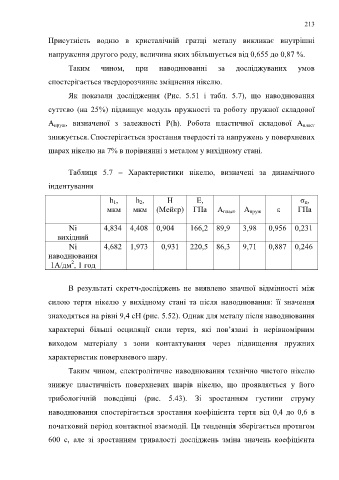

Присутність водню в кристалічній гратці металу викликає внутрішні

напруження другого роду, величина яких збільшується від 0,655 до 0,87 %.

Таким чином, при наводнюванні за досліджуваних умов

спостерігається твердорозчинне зміцнення нікелю.

Як показали дослідження (Рис. 5.51 і табл. 5.7), що наводнювання

суттєво (на 25%) підвищує модуль пружності та роботу пружної складової

А пруж, визначеної з залежності P(h). Робота пластичної складової А пласт

знижується. Спостерігається зростання твердості та напружень у поверхневих

шарах нікелю на 7% в порівнянні з металом у вихідному стані.

Таблиця 5.7 – Характеристики нікелю, визначені за динамічного

індентування

h 1, h 2, Н Е, σ н,

мкм мкм (Мейєр) ГПа А пласт А пруж ε ГПа

Ni 4,834 4,408 0,904 166,2 89,9 3,98 0,956 0,231
вихідний
Ni 4,682 1,973 0,931 220,5 86,3 9,71 0,887 0,246

наводнювання
2
1А/дм , 1 год

В результаті скретч-досліджень не виявлено значної відмінності між

силою тертя нікелю у вихідному стані та після наводнювання: її значення

знаходяться на рівні 9,4 сН (рис. 5.52). Однак для металу після наводнювання

характерні більші осциляції сили тертя, які пов’язані із нерівномірним

виходом матеріалу з зони контактування через підвищення пружних

характеристик поверхневого шару.

Таким чином, електролітичне наводнювання технічно чистого нікелю

знижує пластичність поверхневих шарів нікелю, що проявляється у його

трибологічній поведінці (рис. 5.43). Зі зростанням густини струму

наводнювання спостерігається зростання коефіцієнта тертя від 0,4 до 0,6 в

початковий період контактної взаємодії. Ця тенденція зберігається протягом

600 с, але зі зростанням тривалості досліджень зміна значень коефіцієнта
