212

а б

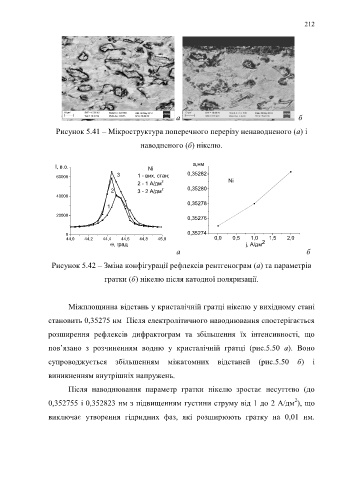

Рисунок 5.41 – Мікроструктура поперечного перерізу ненаводненого (а) і

наводненого (б) нікелю.

a,нм
І, в.о. Ni
3 1 - вих. стан; 0,35282
60000
2 - 1 А/дм 2 Ni
2 3 - 2 А/дм 2 0,35280
40000
0,35278
1
20000
0,35276

0 0,35274
44,0 44,2 44,4 44,6 44,8 45,0 0,0 0,5 1,0 1,5 2,0
град j, A/дм 2
а б

Рисунок 5.42 – Зміна конфігурації рефлексів рентгенограм (а) та параметрів
гратки (б) нікелю після катодної поляризації.

Міжплощинна відстань у кристалічній гратці нікелю у вихідному стані

становить 0,35275 нм Після електролітичного наводнювання спостерігається

розширення рефлексів дифрактограм та збільшення їх інтенсивності, що

пов’язано з розчиненням водню у кристалічній гратці (рис.5.50 а). Воно

супроводжується збільшенням міжатомних відстаней (рис.5.50 б) і

виникненням внутрішніх напружень.

Після наводнювання параметр гратки нікелю зростає несуттєво (до
2
0,352755 і 0,352823 нм з підвищенням густини струму від 1 до 2 А/дм ), що

виключає утворення гідридних фаз, які розширюють гратку на 0,01 нм.
